Übersicht – CopyBox XS 1.0
Die CopyBox XS ist ein kompaktes Kopiergerät für automobile Messdaten im ADAS- und AD-Bereich.
Die onboard Datenlogger in den Testfahrzeugen zeichnen die Messdaten auf Hochleistungsspeicher auf, die stets für den Messbetrieb im Fahrzeug benötigt werden.
Für eine schnelle und wirtschaftliche Weitergabe der Messdaten, müssen diese effizient auf kostengünstigere Speichermedien oder Cloud-Speicher kopiert werden.
Die aus den Fahrversuchen entstehenden Datenmengen können bis in den Terrabyte-Bereich reichen, so dass die Kopiervorgänge viele Stunden in Anspruch nehmen können.
Die DSP Engineering CopyBox XS ist dafür konstruiert, solche langen Kopiervorgänge überwacht durchzuführen.
Eigenschaften:
- Hohe Kopiergeschwindigkeiten und die Auslagerung des Kopierprozesses verkürzen die Zeit bis die Quelldatenträger wieder für den Messbetrieb zur Verfügung stehen. Damit können sie wertvolle Zeit und Ressourcen für die Handhabung der Daten sparen.
- Kompaktes und mobiles Gerät, das im Ingenieur-Büro, an der Teststrecke oder im Hotel bei einer Fahrzeugerprobung weltweit eingesetzt werden kann.
- Leistungsstarke und flexible Hardware mit Windows Betriebssystem, das die Ausführung von kundenspezifischen Programmen und Skripten erlaubt.

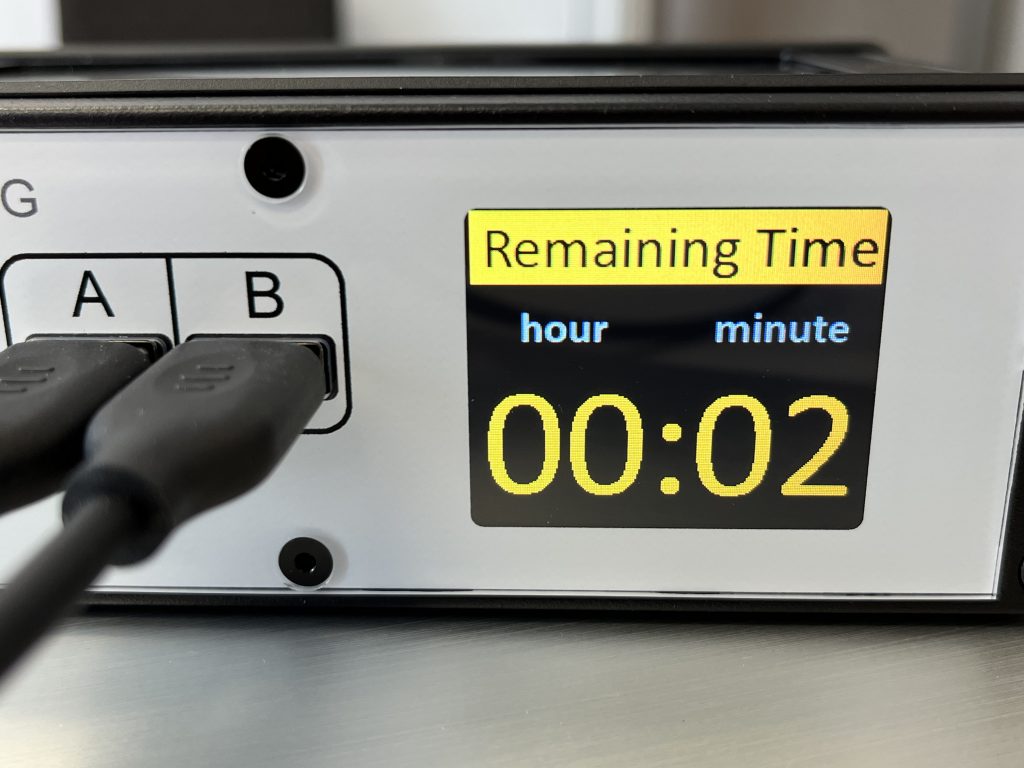

Die Copybox verfügt über einen 2″ Informationsbildschirm an der Vorderseite.
So haben sie den Kopiervorgang auch aus der Ferne im Blick um beispielsweise den aktuellen Kopierfortschritt, die geschätzte Restdauer oder gegebenenfalls Fehlerhinweise abzulesen.
Des Weiteren befinden sich auf der Vorderseite die USB Anschlüsse A und B um Datenträger zu verbinden.

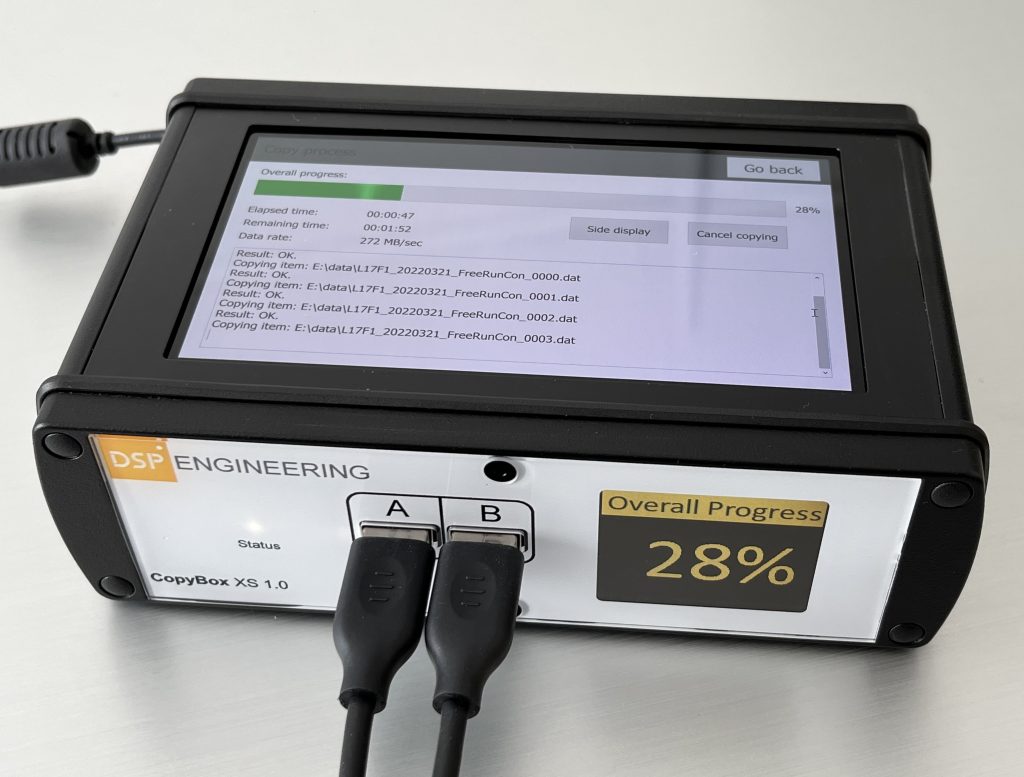

Auf der Oberseite befindet sich ein 5,5″ OLED Bildschirm mit kapazitivem Touchscreen.
Durch eine native Auflösung von 1920x1080px können auch feine Inhalte dargestellt werden.

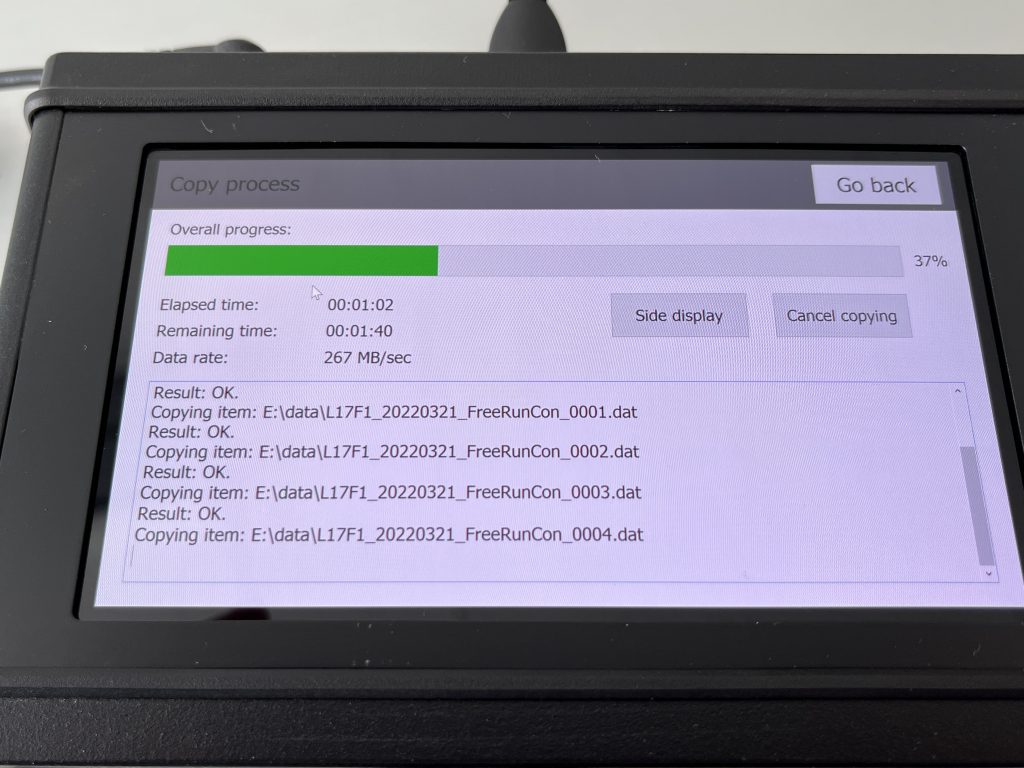

Die DSP Engineering Software zum Kopieren von Messdaten ist auf „ein-Finger“ Touchscreen-Bedienung ausgelegt.

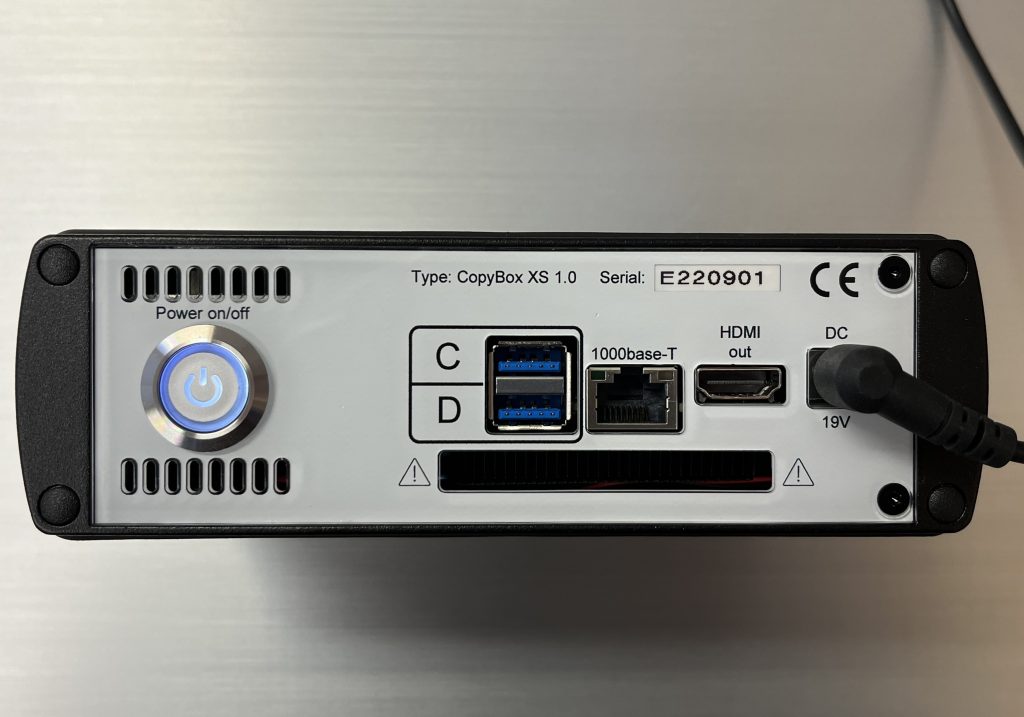

Auf der Rückseite befinden sich weitere Anschlüsse und Elemente:
- Ein-/Auschalttaster
- Buchse für 19V DC Spannungsversorgung (externes Steckernetzteil)
- HDMI (+Audio)
- Gigabit Ethernet RJ45
- USB-Anschlüsse C und D: Diese können genutzt werden, um weitere Datenträger zu verbinden oder um Peripheriegeräte wie Tastatur, Maus oder WLAN Sticks anzuschließen.

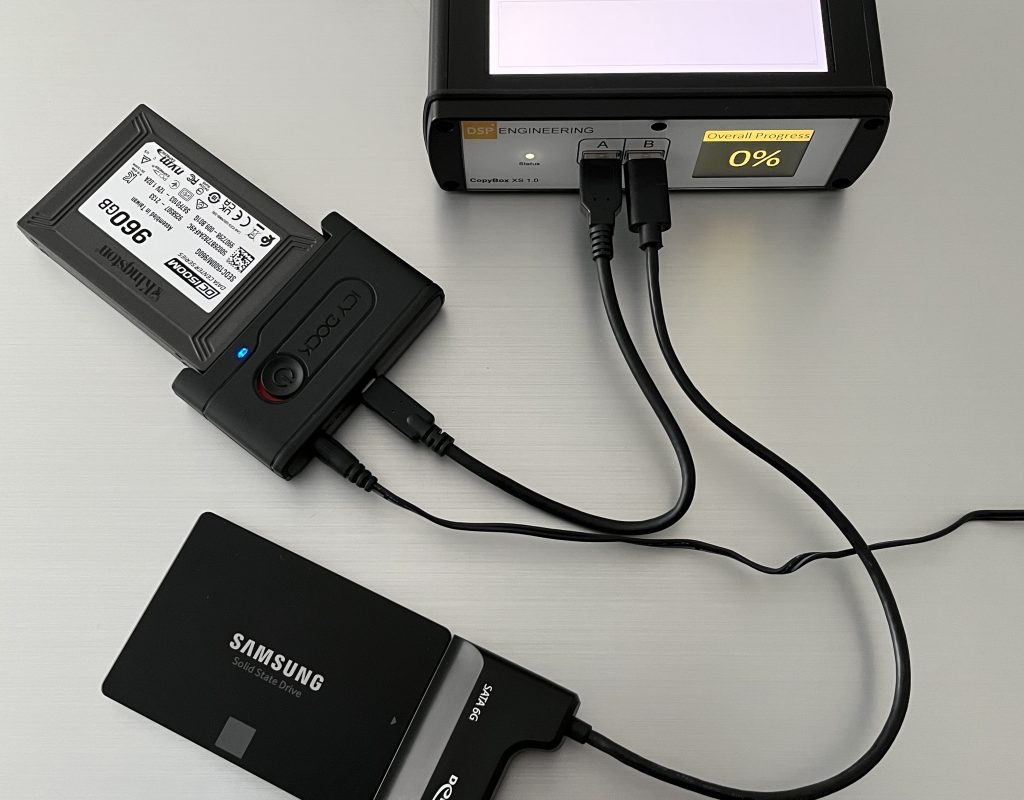

Gezeichnet durch das universale Konzept der CopyBox XS erfolgt der Anschluss der Quell- und Ziel-Datenträger über die USB-Anschlüsse A-D.
Dazu werden auf dem Markt frei erhältliche Schnittstellen-Konverter eingesetzt um Datenträger mit unterschiedlichen Schnittstellen-Typen wie S-ATA oder M.2/U.2 (NVMe Speicher) zu verbinden.
Durch das Windows Betriebssystem unterstützt die CopyBox die Dateisysteme (ex)FAT und NTFS.
Hardware
Die CopyBox enthält in der Standardkonfiguration einen Intel Core I3 Prozessor und 16GB Arbeitsspeicher.
Die USB-Übertragungsgeschwindigkeit beträgt je nach Mainboard-Variante 5 Gbps oder 10 Gbps.
Damit liegen die praktischen Kopiergeschwindigkeiten bei ca. 250 Megabyte/Sekunde (5 Gbps USB Ports) und ca. 500 Megabyte/Sekunde (10 Gbps USB Ports) unter Durchführung einer 1:1 Kopie mit modernen SSDs.
Beachten sie bitte, dass die praktisch erreichbare Datenrate stark von den verwendeten Datenträgern abhängig ist.
Gerne prüfen wir ihre Speicherkonstellation unverbindlich vorab – bitte kontaktieren sie uns.
Software
Als Betriebssystem kommt Windows 10 professional (optional Windows 11) zum Einsatz um Ihnen die maximale Flexibilität bei der Integration der CopyBox in ihr Firmennetzwerk zu geben.
Wie bei einem Personal Computer können sie das Betriebssystem nach ihren IT-Richtlinien anpassen und regelmäßig mit Updates versorgen. Auch die Anwendung von Fesplattenverschlüsselungen (z.B. BitLocker) ist möglich.
Der eigentliche Kopiervorgang und dessen Überwachung wird durch die DSP Engineering Kopier-Applikation vorgenommen. Diese Software (binaries) wird kostenfrei mit der CopyBox ausgeliefert und bietet die grundlegenden Kopierfunktionen.
Durch Eingabe eines Passworts können sie die Kopier-Applikation schließen und auf die Windows Benutzeroberfläche zugreifen. Das Windows-System ist dann nutzbar wie bei einem gewöhnlichen Industrie-PC.
Individuelle Sonderfunktionen wie zum Beispiel eine inhaltliche Prüfung von Messdaten beim Kopieren können im Kundenauftrag durch DSP Engineering in die Kopier-Applikation implementiert werden.
Angebot
Für eine Anfrage von Angeboten, Preisen und Verfügbarkeiten nutzen sie bitte unser Kontaktformular. Beachten sie, dass sich unser Angebot nur an Firmenkunden richtet.
Wir freuen uns auf ihre Anfrage!
