Wir bieten ihnen die Planung, das Computer Aided Design (CAD) und die Fertigung von fahrzeugspezifischen Haltern für Radare, Kameras, LiDARe und weitere Sensoren.
Mit unseren hauseigenen 3D-Druckern und Fräsen fertigen wir die Halterungen nach ihren Vorgaben selbst und können sie zügig und preiswert mit Kleinserien beliefern.

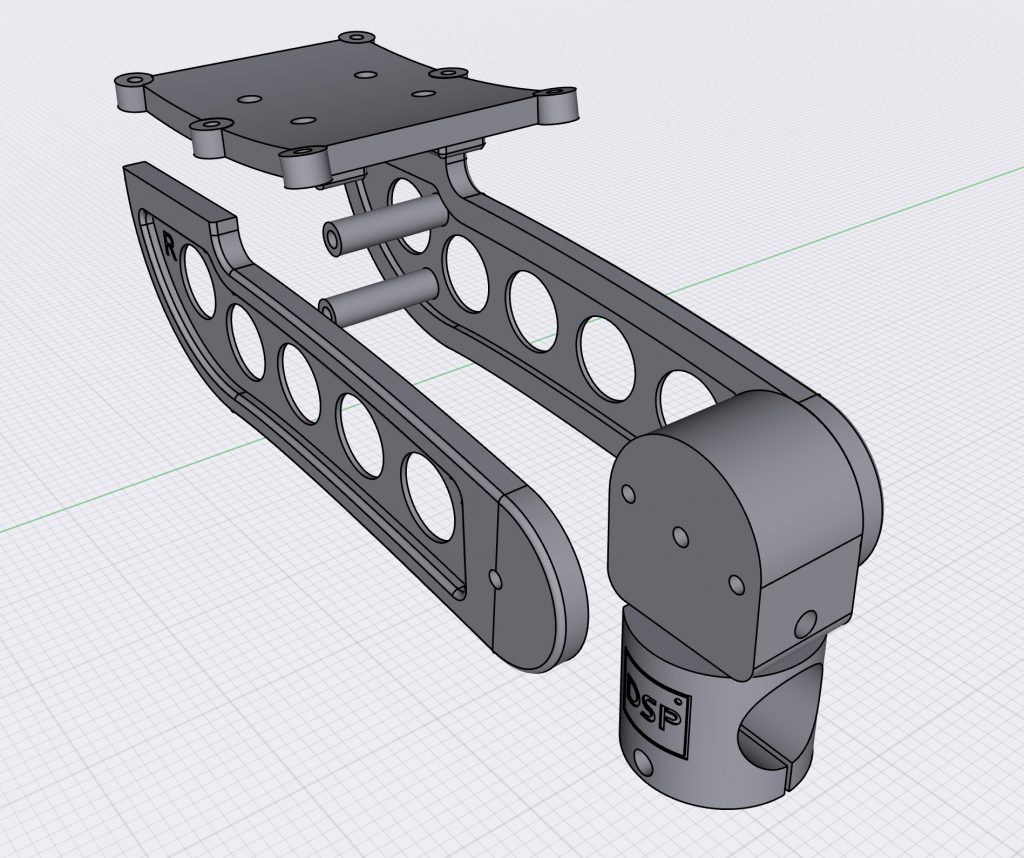

Beispiel einer 3D-gedruckten Halterung für eine Referenzkamera:
Die Anforderung in diesem Beispiel ist eine Halterung aus Kunststoff zu konstruieren, die an einem gewölbten Verkleidungsteil eines Armaturenbretts befestigt werden kann.
Der Kamerahalter (unten rechts im Bild) klemmt eine Stabkamera mit Objektiv fest und soll in der Hoch- und Querachse justierbar sein.
Um Vibrationen der Halterung im Fahrbetrieb zu minimieren, wurde die Halterung konstruktiv versteift und mit einer inneren Wabenstruktur für den 3D-Druck vorbereitet.

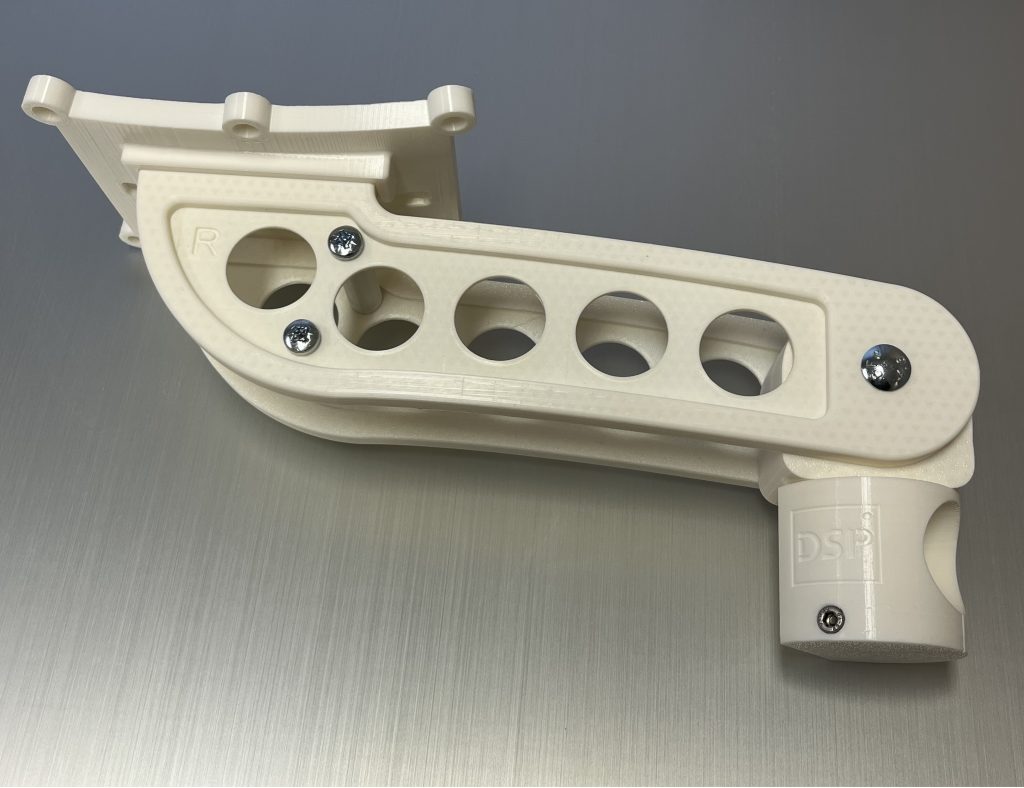

Im Bild ist das gefertige Ergebnis der modellierten Kamerahalterung zu sehen.
Der Kamerakopf kann durch Verdrehen ausgerichtet und in seiner gewünschten Ausrichtung durch Innensechskant-schrauben fixiert werden.
Neben 3D-gedruckten Kunststoffen sind auch gefräste Aluminiumstrukturen ein typischer Konstruktionswerkstoff für Sensor/Aktor-Halterungen.
Die Auswahl des Konstruktionsmaterials hängt im Wesentlichen vom Einsatzort der Sensoren (innen oder außen am Testfahrzeug) und den dortigen Umweltbedingungen ab.
Durch moderne Methoden wie der Augmented Reality (AR) halten wir die Praxistauglichkeit des Modells stets im Blick.
Durch die mechanisch exakte Anpassung an ihr Erprobungsfahrzeug erreichen sie nicht nur einen sicheren und stabilen Betrieb ihres Sensors, sondern auch ein ansehnliches Erscheinungsbild.
Sie planen ihr(e) Testfahrzeug(e) mit Innen- oder Außensensorik auszurüsten?
Wir beraten und unterstützen sie gerne bei der Umsetzung. Bitte kontaktieren sie uns.
